Обзор проектирования силовых однолинейных электросхем в программе САПР-Альфа Силовое электрооборудование ( САПР СЭ ).
Предлагаем Вашему вниманию краткий обзор работы в новой версии программы САПР СЭ производства фирмы «САПР-АЛЬФА», г. Москва. Эта статья продолжает цикл знакомства с проектированием в системе САПР-АЛЬФА.

Как только звучит слово «САПР», бывалый проектировщик начинает прикидывать, какой объем новой информации ему надо усвоить, и на каком «языке» эта информация изложена. Не секрет, что иногда программы для проектировщиков не только пишут, но и задумывают программисты. И тогда освоение становится весьма непростым делом. И сама программа, и ее описание изложены довольно непонятно. Итог – неосвоенная программа, потерянные деньги и время.  Как этого избежать? Как, не меняя сложившихся годами привычек, перейти на более высокий уровень скорости и качества работы, которых от нас требует современность? Как за внешей сложностью освоения и понимания программы не потерять те преимущества, ради которых авторы многочисленных программ для проектирования корпели годами над своими детищами? Одним из решений этой непростой задачи может стать применение новой версии программы САПР СЭ разработки московской фирмы «САПР-АЛЬФА».

При создании программы САПР СЭ было принято решение в максимальной степени учитывать положительный опыт существующих систем, а также стремиться к понятности для специалистов. В идеале для использования хорошей программы не нужно (или почти не нужно) учиться, все должно быть понятно само собой. О том, насколько это удалось авторам, судить Вам, дорогой читатель. Мы лишь расскажем о том, как происходит работа типичного пользователя в САПР СЭ.

САПР СЭ позволяет создавать однолинейные схемы на напряжение менее 1кВ, работать с планами помещений, а также выполнять целый комплекс расчетных задач – подбор уставок защитной аппаратуры, выбор сечений проводников, расчет токов короткого замыкания, проверка падения напряжения и др.  Все выходные документы создаются автоматически, не требуют ручной работы проектировщика.  При создании программы учтен более чем 10-летный опыт работы с проектировщиками, их замечания и пожелания. Плотная работа с пользователями привела к тому, что в программе, помимо решения стандартных задач проектирования силового электрооборудования, введена и уникальная для «тяжелых» САПР возможность  оптимизации проекта. Но об этом несколько позже.

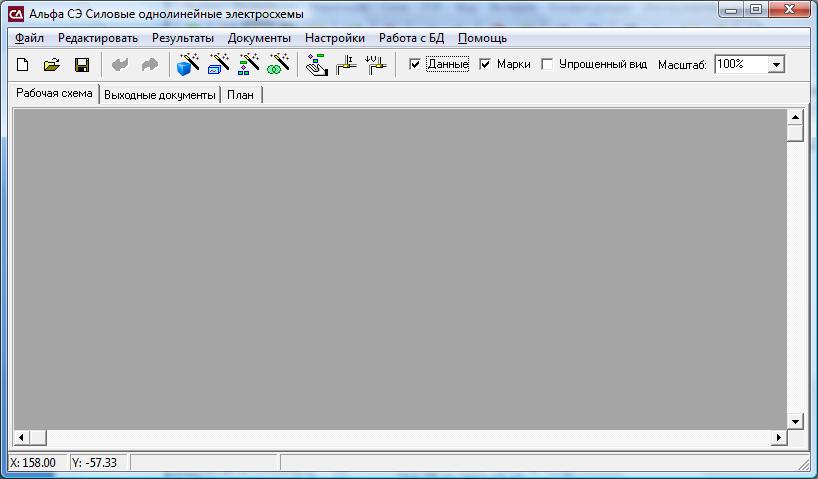

Итак, открываем программу. По умолчанию запускается новый проект.

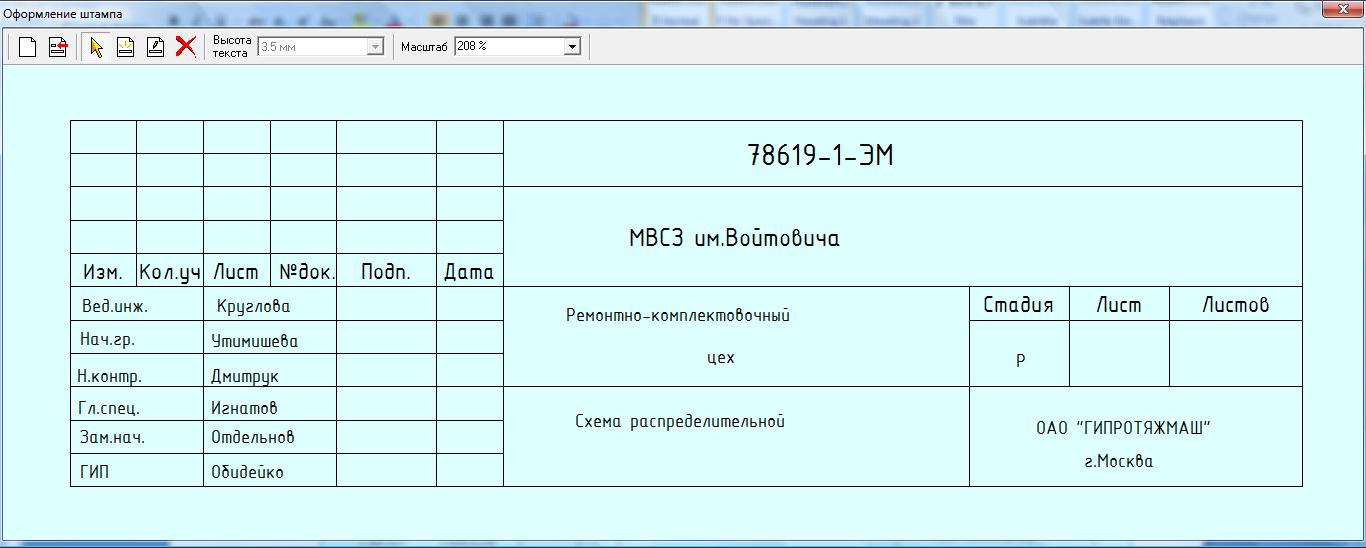

Первым делом задаем название для нового проекта и заполняем основную надпись для всех чертежей. Это выполняется в простом графическом диалоге.

Данные для штампа можно скопировать из любого ранее выполненного проекта.

На этом подготовительные операции закончены, во все остальные документы штамп поступит автоматически. Заполнять его заново не потребуется. В дальнейшем заполненный штамп можно будет использовать и с другими схемами.  Приступаем к работе. Начинать проектировать  можно несколькими способами – сразу создавать однолинейную схему, либо начать с ввода данных о нагрузках. Но самый простой и привычный способ – нарисовать план помещения. Рассмотрим в этой статье именно такой способ.

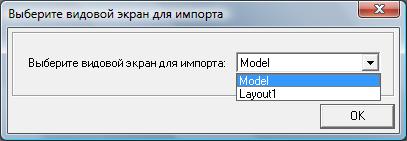

Начинается все с плана помещения, в котором предполагается разместить электрооборудование.  Этот план в формате DWG либо DXF проектировщик получает от строителей.  Остается лишь уточнить несколько моментов: какое пространство использовать (пространство чертежа или пространство модели),

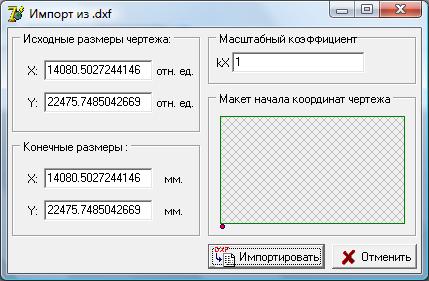

какой масштаб принять, и уточнить положение начала координат.
То, что формат для ввода чертежа строительной подосновы не только DWG, но и DXF, позволяет работать со строительными чертежами практически из любой программы. Это может быть и AutoCAD, и Компас, и Microstation, и ZWCad, и любая другая.  Предусмотрен вариант, что готового чертежа строительной подосновы нет. В этом случае предлагаются достаточные средства для того, чтобы самому создать несложную строительную подоснову (стены, двери, окна, проемы, координатные оси, и т.д.).

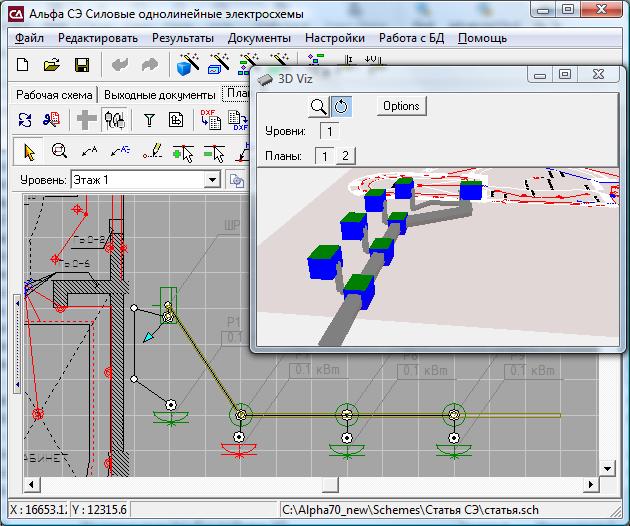

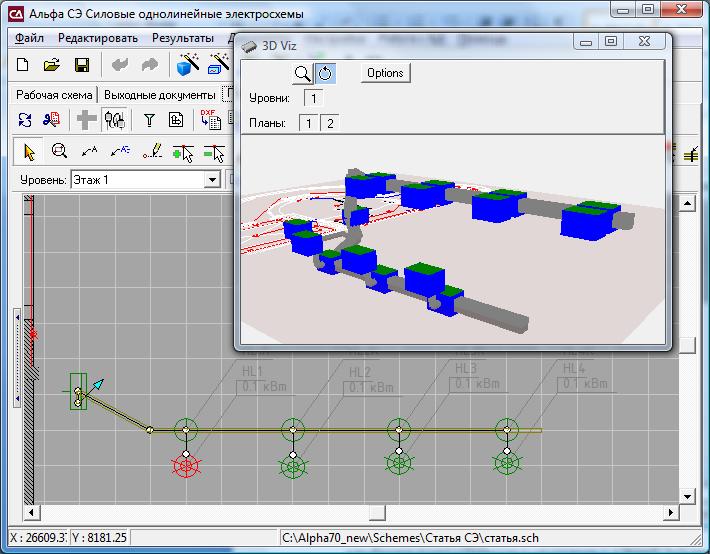

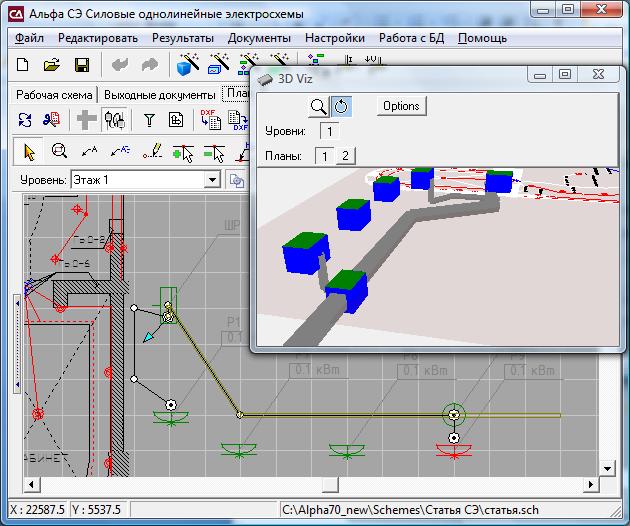

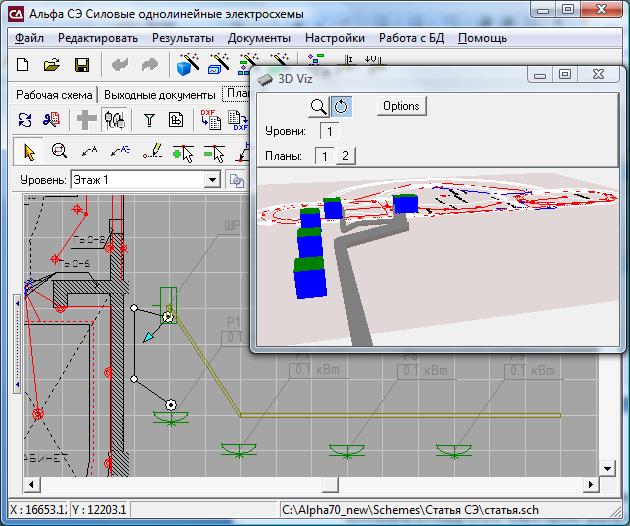

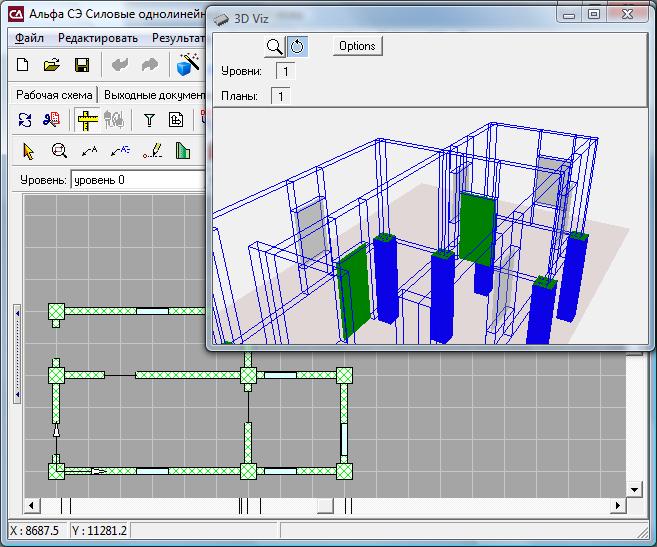

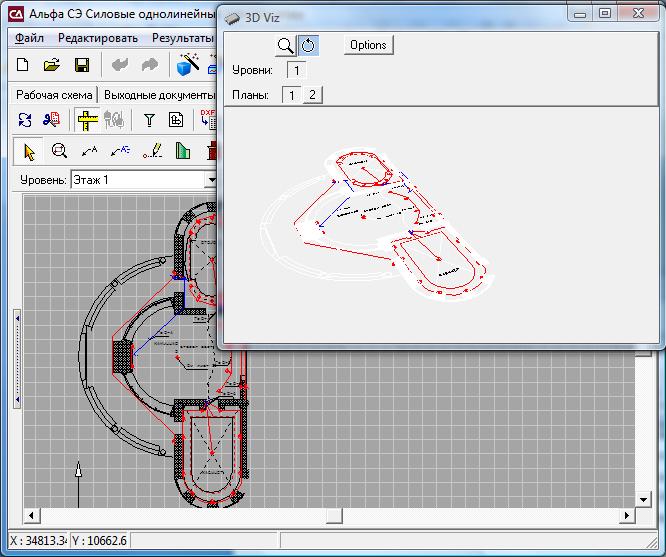

Во время работы с планом помещения в любой момент можно вызвать окно с трехмерным изображением всех элементов проекта.

Вы привыкли для каждого этажа делать несколько планов разного назначения? Например, для первого этажа – отдельные планы для розеточной сети, для освещения, и для прочих потребителей? Это тоже предусмотрено. На одной и той же строительной подоснове можно создать любое количество планов, присвоить им наименование, и разместить там оборудование и проводники. Причем часть электроэлементов, например, такие, как распределительные щиты, можно задать общими для нескольких планов.

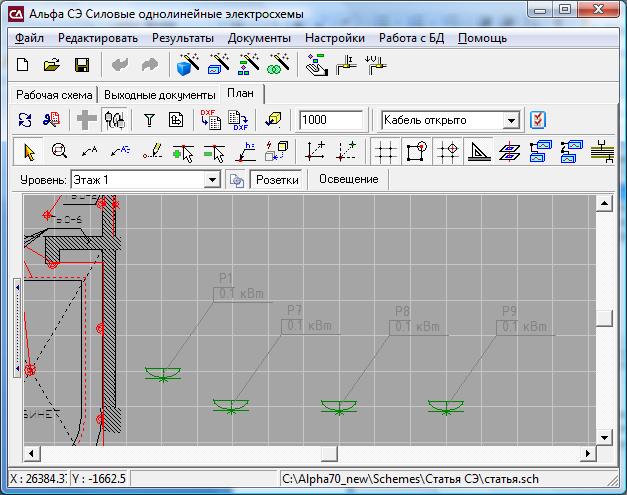

Воспользуемся этой возможностью, и создадим два плана – допустим, те самые розетки и освещение. Для этого вызываем контекстное меню на строке управления планами, и выбираем соответствующий пункт меню. Остается только задать названия для планов.
Конечно же, основная масса строительных чертежей приходит к нам в электронном виде, так что для примера будем использовать именно этот способ работы со строительной подосновой. В САПР СЭ можно создать многоэтажную структуру с необходимым числом планов на разных высотных отметках.  Для каждого уровня требуется указать свой файл с чертежом строительной подосновы. В данном случае для отметки Этаж 1 укажем файл DXF со строительным чертежом, уточним, что будем работать с пространством модели, и подтвердим масштаб 1:1. Результат – на картинке.
Переходим непосредственно к работе с электросхемой.  Здесь  разработчики программы постарались максимально упростить процесс проектирования. Пользователю достаточно просто указать место на плане, где он хочет разместить  электроприемники и распределительные устройства. В контекстном меню плана выбираем пункт «Создать ЭП..».
  Это позволит нам поместить на чертеж новый электроприемник. Данные нового электроприемника задаются в графическом диалоге, можно воспользоваться справочниками по типовым электродвигателям и по типовым электроприемникам.

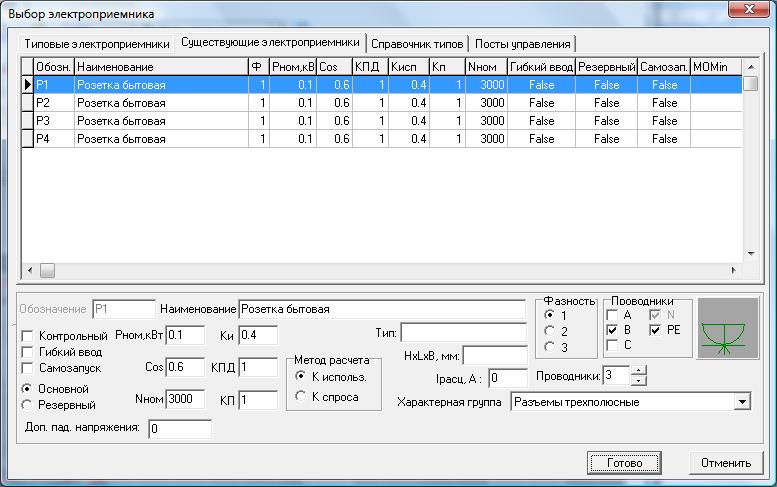

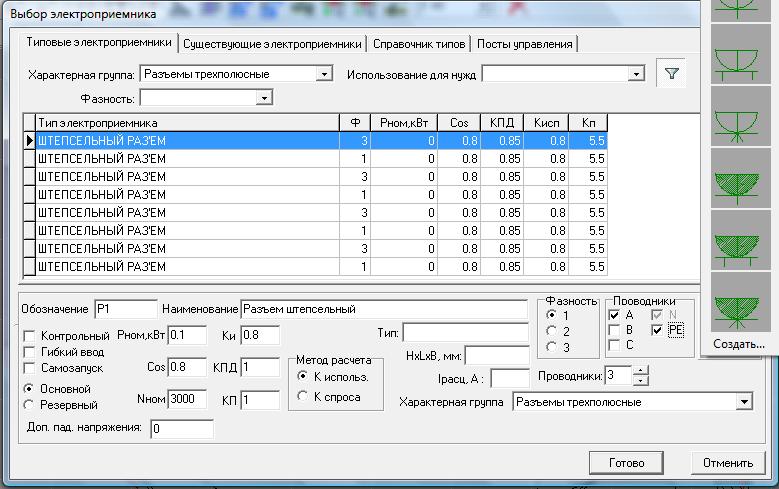

Задаем условное обозначение, мощность, коэффициент мощности, коэффициент использования или коэффициент спроса, условное графическое обозначение, фазу, уточняем значение менее значимых параметров, и нажимаем кнопку Готово.

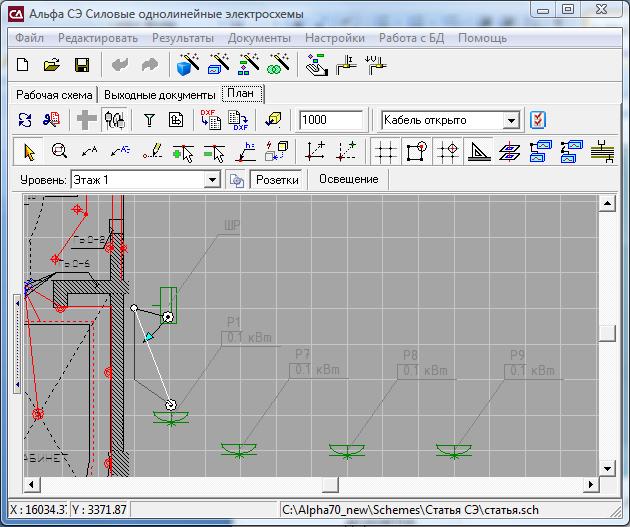

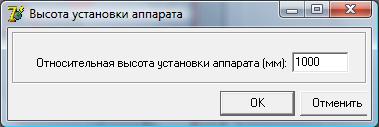

Задаем высоту, на которой будет установлена розетка относительно текущей отметки уровня. Мышкой указываем точное местоположение нового электроприемника.

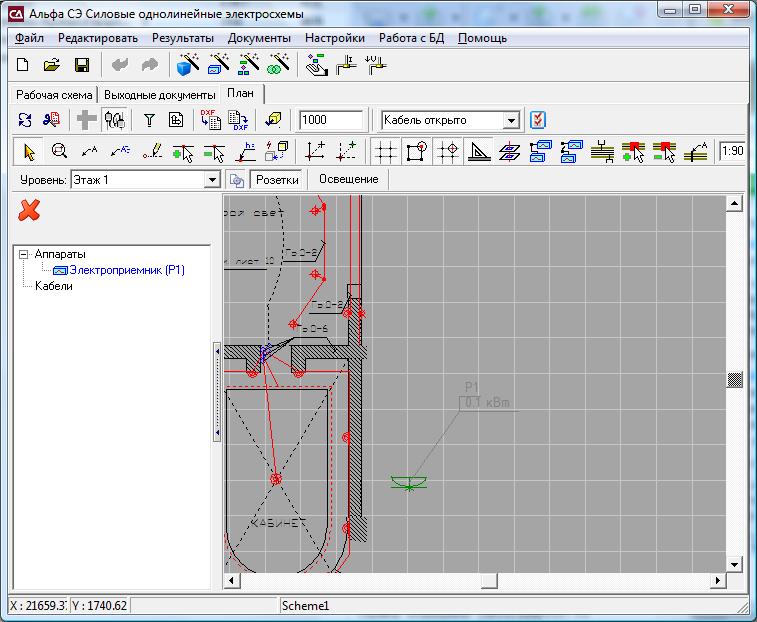

И видим розетку на плане помещения.

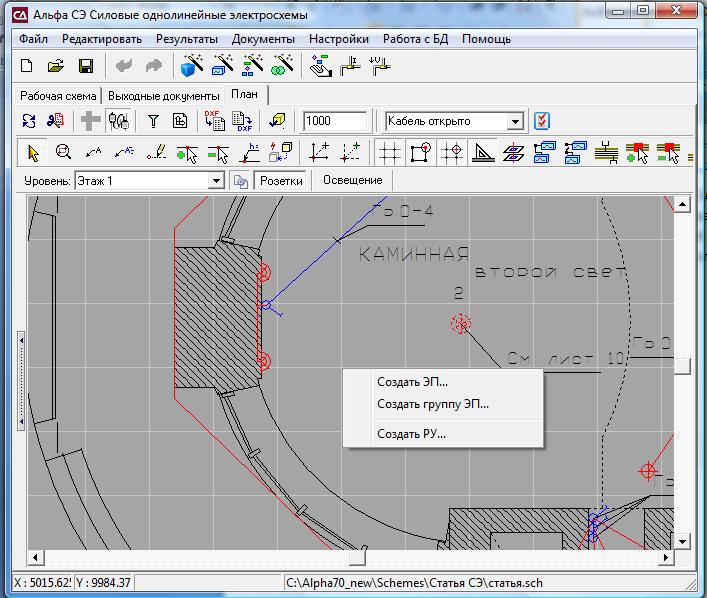

Если нам нужно несколько таких розеток, то нет ничего проще. Выбираем в контекстном меню пункт «Создать группу ЭП..». А для ускорения работы возьмем за основу уже созданную розетку

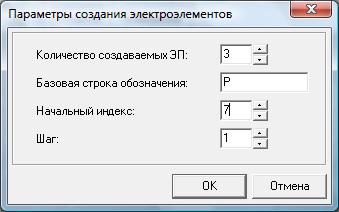

Сначала указываем, сколько розеток будет в новой группе, и правила формирования их условных обозначений
Затем в диалоге свойств электроприемника выбираем в справочнике уже созданную розетку, как образец.

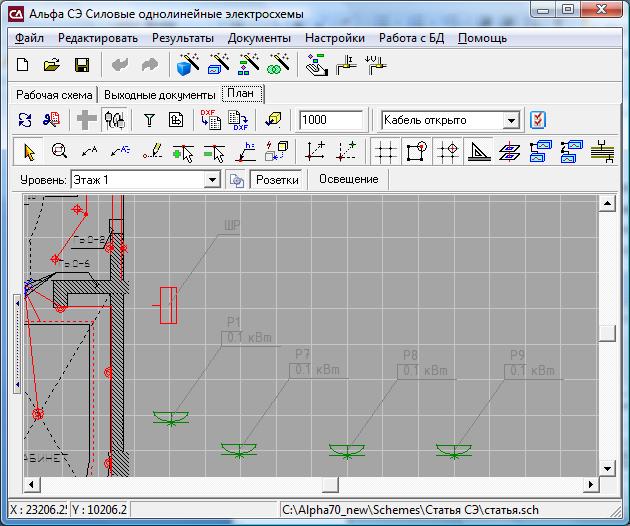

Проверяем все параметры и нажимаем Готово. Осталось расставить новую группу розеток по плану, указав высоту установки. Расставили, чертеж принял новый вид.
Конечно, для реального проекта 4 розетки это просто ничто, но мы всего лишь хотим посмотреть способ применения САПР СЭ. Так что заканчиваем с электроприемниками, и выбираем место для распределительного устройства.  Вызываем контекстное  меню, пункт «Создать РУ..». В диалоге уточняем свойства будущего распредустройства и его условное обозначение,

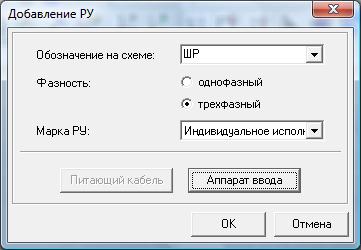

Подтверждаем готовность и устанавливаем РУ на чертеже параллельно стене.
Теперь надо соединить электроприемники с распределительным устройством.  Розетку Р1 соединим отдельным проводом. Для этого на розетке вызываем контекстное меню

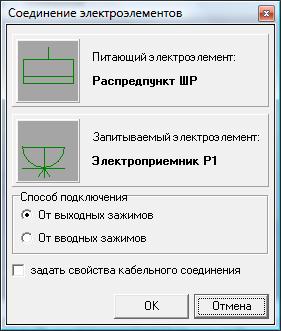

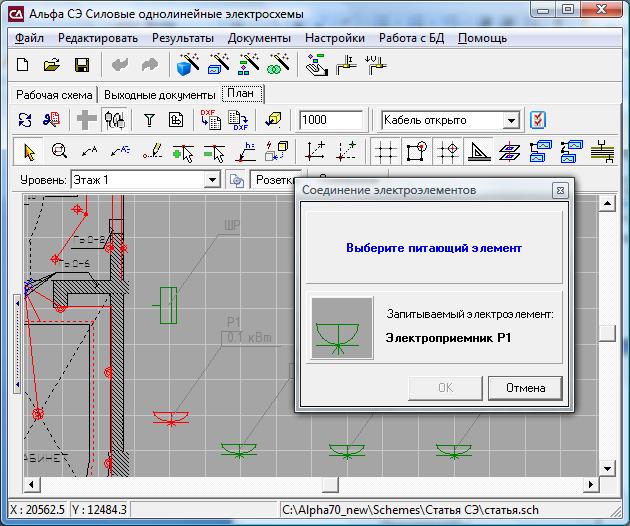

Выбираем пункт «Присоединить к..». Перед нами появляется окно выбора питающего электроэлемента
Мышкой указываем распределительное устройство, от которого запитаем розетку. Окно соединения электроэлементов принимает новый вид
Подтверждаем правильность ввода данных, и мышкой указываем траекторию прокладки провода до розетки.

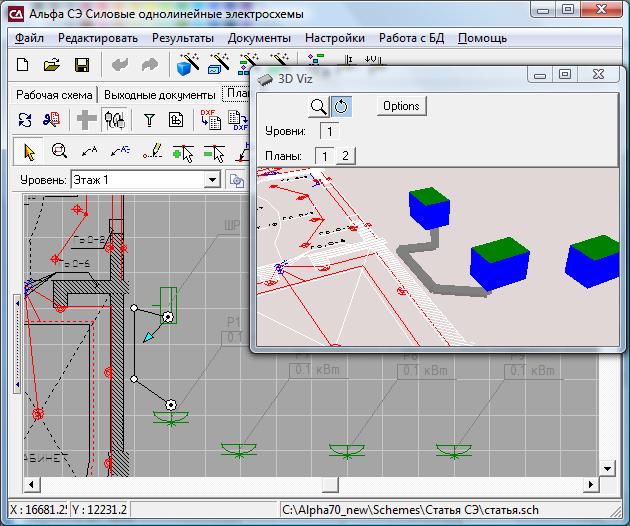

Здесь необходимо отметить, что хотя работы с САПР СЭ ведутся в плоском виде, т.е. с двухмерным чертежом, тем не менее данные по высоте электроэлементов и проводников полноценно трехмерные. Это необходимо для правильного подсчета длин проводников с учетом всех спусков и подъемов в пределах этажа и между ними. В любой момент можно вызвать окно с трехмерным изображением всего содеянного. В данном случае все розетки и распредустройство устанавливались на высоте 1000 мм от пола, а высота по умолчанию для проводника была задана 0мм, т. е. вдоль пола.  Если мы откроем окно трехмерной визуализации, то увидим результат своих действий в наглядной форме.
Подключим остальные розетки.  При подключении групповых потребителей имеет смысл сначала проложить трассу, и уже затем проводить подключение. Воспользуемся этой возможностью. Нажимаем кнопку «Нарисовать трассу» и задаем свойства будущей трассы (среду и способ прокладки)

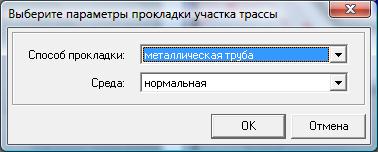

Подтверждаем свойства, мышкой на плане указываем точки, по которым эта трасса должна пройти. Стараемся выбрать оптимальную траекторию трассы с учетом строительных конструкций и расположения потребителей электроэнергии.
Осталось указать, что оставшиеся розетки мы хотим подключить к ШР именно через эту трассу. Для этого вызываем контекстное меню для каждой розетки

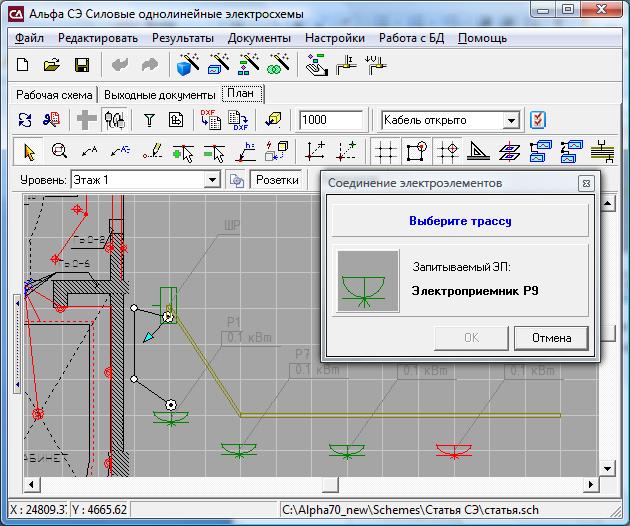

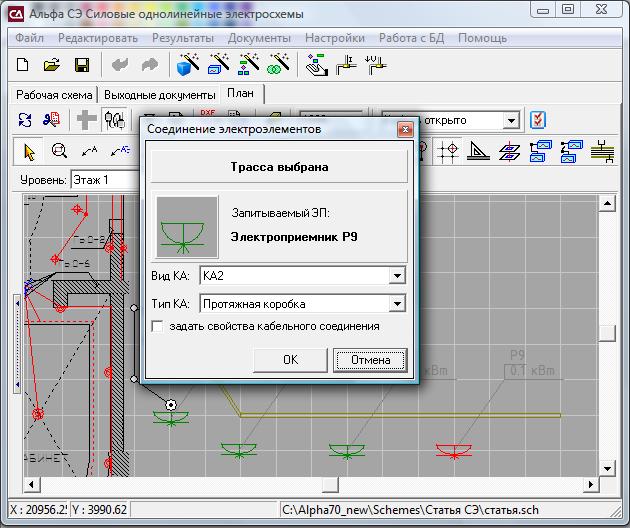

и выбираем пункт «Присоединить через трассу..». Появляется уже знакомое окно для управления присоединением электроаппаратов
Указываем мышкой нужную трассу.
и в диалоге свойств присоединения к трассе устанавливаем свойства этого присоединения. После подтверждения автоматически формируется протяжная коробка на трассе, а также проводник от коробки до потребителя. Конечно же, при этом правильно учитывается и разница в высоте розетки и трассы.
Аналогично поступаем и с остальными розетками. По мере того, как трасса заполняется проводниками, при подключении каждого нового электроприемника можно уточнить, надо ли для него прокладывать в трассе новый проводник, или можно подключиться к одному из тех, что уже проложены в трассе. Это позволяет быстро и удобно разделять потребители на разные группы. Например, при подключении розетки Р8 мы увидим такой вопрос

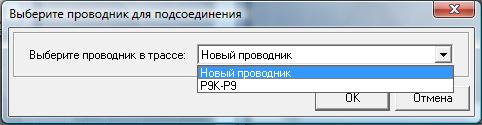

Если выберем пункт «Новый проводник», розетка будет подключена новым проводником от отдельного автомата в составе распределительного устройства. Если же выберем существующий проводник к розетке Р9, получим шлейфовое подключение между двумя розетками. При этом в составе распределительного устройства потребуется всего один автомат для отходящей линии.  Мы с вами для примера подключим 2 розетки на одну линию, и одну – на отдельную линию.

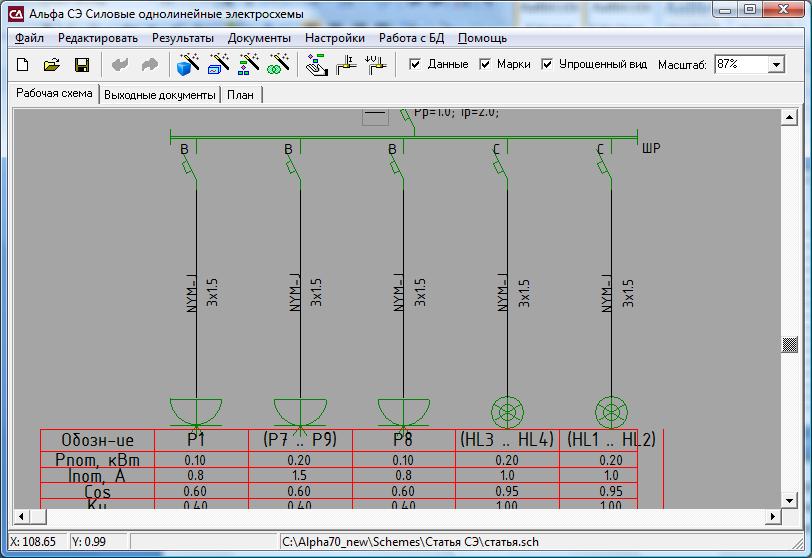

Подключив все розетки, получаем готовый план розеточной сети.

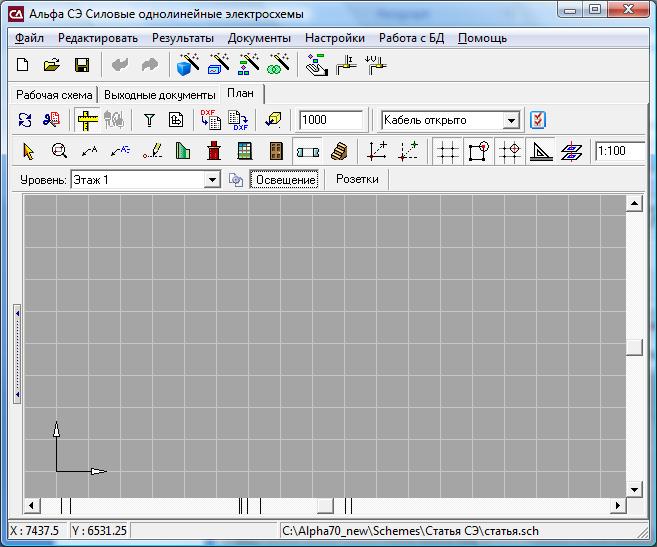

Настало время перейти к плану освещения.  Так как мы планируем освещение запитывать с того же щитка, что и розетки, вызовем контекстное меню для щитка

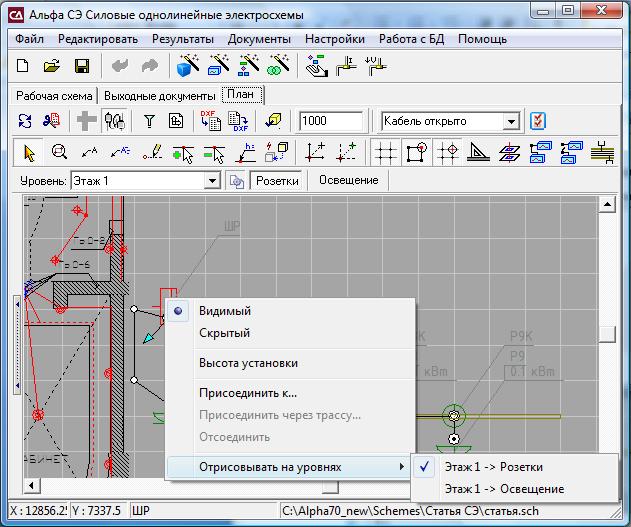

и выберем пункт «Отрисовывать на уровнях»-«Этаж1 -> Освещение». После этого переходим к плану освещения.  Действуя аналогично, выбираем светильники и расставляем их по нужному помещению. Разница только в том, что перед проведением трассы укажем, что по умолчанию ее надо прокладывать на высоте потолка, т.е. в данном случае 3000. Результат этой работы – на картинке.

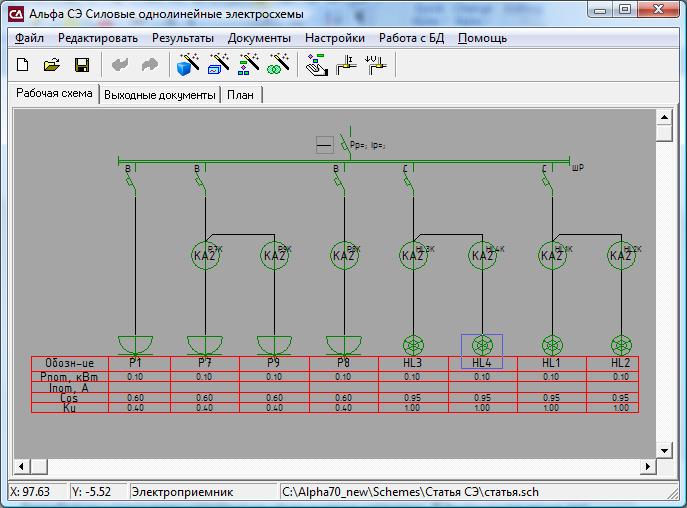

Можно сказать, что для простых случаев работа проектировщика на этом закончилась. Настало время получать результаты работы программы. Переходим из вкладки «Планы» во вкладку «Рабочая схема». На экране видим рабочий вид однолинейной схемы, автоматически созданной программой по тем данным, что были заданы при работе с планами. Это еще не выходной документ – он будет создаваться позже, в соответствии с требованиями ГОСТ.

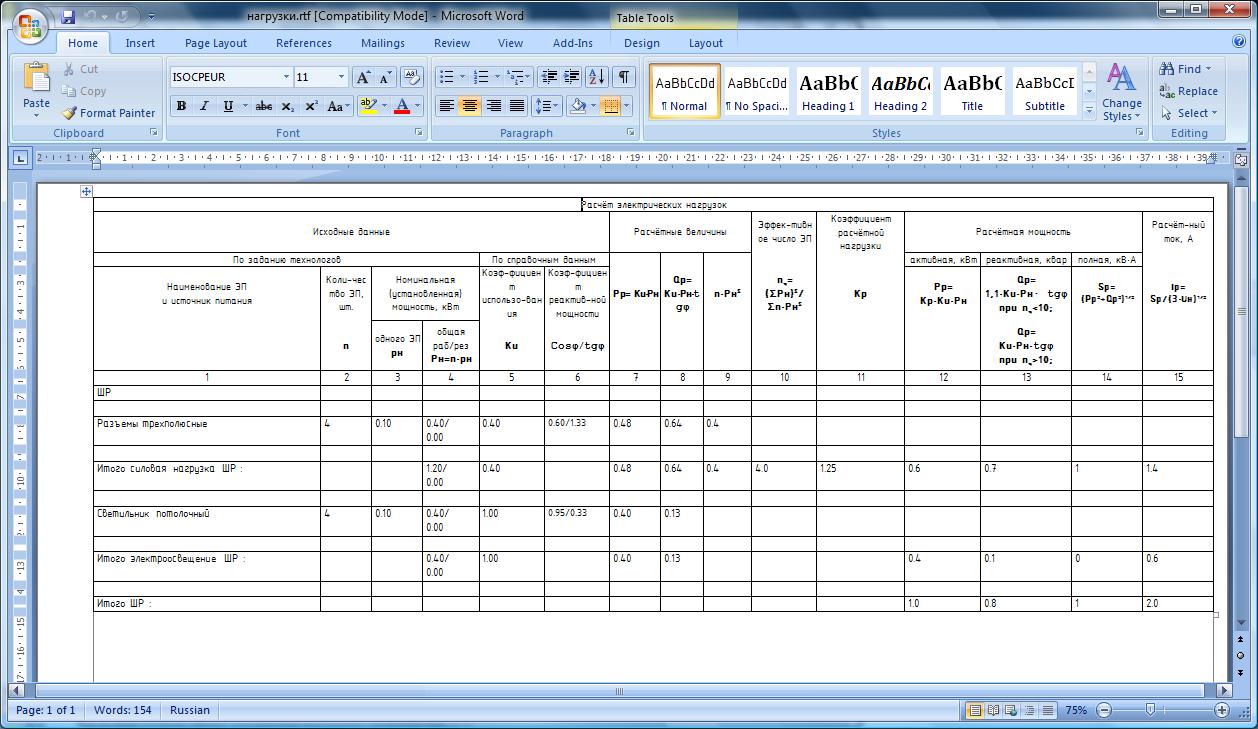

 Теперь проектировщик получает возможность более тонких действий над проектом. Можно сделать схему более сложной, врезать в нее дополнительную аппаратуру (счетчики, пускатели, выключатели и т.д.), но особенно интересная возможность была введена по просьбам пользователей. Разработчики программы называют ее «Калькулятор нагрузок».  В контекстном меню для распредустройства

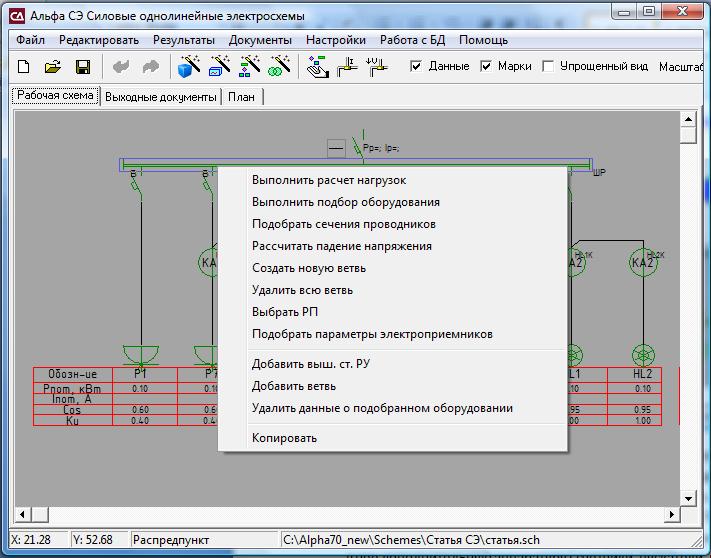

 выбираем пункт «Подобрать параметры электроприемников». И видим следующее окно

В левой его части – иерархический перечень распределительных устройств всего проекта, и все их отходящие линии, а также расчетные и требуемые данные. В правой – данные по отходящим линиям выбранного распредустройства. Такое представление схемы позволяет одним кликом мыши менять данные однотипных групп потребителей, и тут же видеть результат.  Также в этом окне можно и строить схему, присоединяя новые линии к распредустройствам. Калькулятор нагрузок был сделан в ответ на запросы тех, кому до выполнения плана надо быстро прикинуть, какая будет расчетная мощность и ток для заданных потребителей, а также для такой специфической ситуации, когда есть строгое ограничение на мощность подключения. Крутись как хочешь, но надо выйти на расчетный ток и мощность..  С помощью этого калькулятора проектировщик оперативно меняет разбивку по фазам, и самое главное – коэффициенты спроса и использования. Небольшой эффект дает и варьирование коэффициента мощности, особенно если есть возможность установить устройства компенсации реактивной мощности. Тут же виден расчетный результат, и если схема это позволяет, можно быстро ее оптимизировать и приводить к требуемым значениям. Есть возможность автоматического распределения однофазных нагрузок по разным фазам для достижения максимально возможной равномерности этого распределения.

Если проектирование однолинейной схемы ведется сразу в калькуляторе нагрузок, то потом необходимо перейти обратно во вкладку «Планы», и там расставить оборудование и проводники, как было описано выше. В последующих статьях мы рассмотрим такой вариант подробнее.

Возвращаемся к работе с однолинейной схемой. Предположим, что расчетные данные, которых мы достигли в калькуляторе нагрузок, нас устраивают.  Тогда выполняем окончательный расчет нагрузок с помощью пункта «Выполнить расчет нагрузок» контекстного меню для распредустройсва. Автоматически по нормам Тяжпромэлектропроекта создается выходная таблица формата RTF и открывается на экране.  Ее можно сразу печатать и прикладывать к проекту, никаких дополнительных действий не требуется.
Далее выполняем подбор оборудования. Точнее, его за нас выполняет программа. Ей для этого надо указать либо серии всех распределительных устройств ( например, ПР-8503), либо для распределительных устройста индивидуального исполнения, как в нашем случае, просто для каждой линии указать желаемую серию автоматов. Делается это легко и просто. Наводим мышку на изображения вводного автомата распределительного устройства, автомат подсвечивается синей рамкой.
Нажимаем левую кнопку мыши, открывается окно с данными автомата.

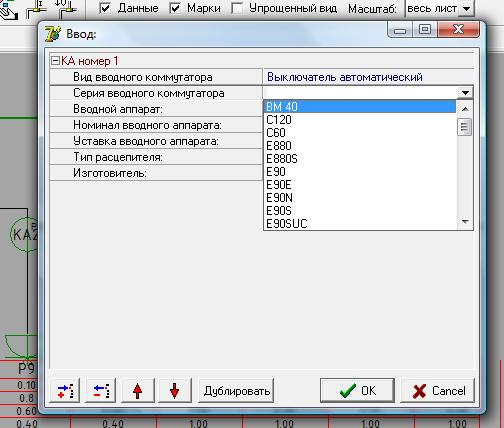

В этом окне нам надо задать только желаемую серию автоматического выключателя. Выбираем нужную нам серию из списка и нажимаем кнопку ОК.

Бывалый пользователь САПР тут же задаст вопрос – а что делать, если в списке нет нужного автомата? И будет прав, ведь САПР это в первую очередь база данных. Но к счастью, разработчки САПР СЭ позаботились и об этом. В программе есть встроенный редактор базы данных, в любой раздел можно внести свое оборудование. Например, для того, чтобы занести новую серию автоматов, надо в базе данных заполнить всего одну строку. В последующих статьях мы рассмотрим это подробнее.

Итак, серия вводного автомата выбрана. Теперь проделаем ту же операцию для автоматов на отходящих линия. Точно так же надо навести курсор на автомат ( например, на самый левый), и нажать  левую кнопку. Мы увидим такое же окно, в котором зададим серию автомата. Допустим, все РУ хотим собрать на таких автоматах. В этом случае нам не требуется для каждого автомата вызывать окно свойств. Можем просто не выходя из редактирования свойств первого автомата нажать кнопку Дублировать. И для всех остальных отходящих линий будет назначена та же серия автомата. Выполним этий действия и подтвердим готовность нажатием кнопки ОК.

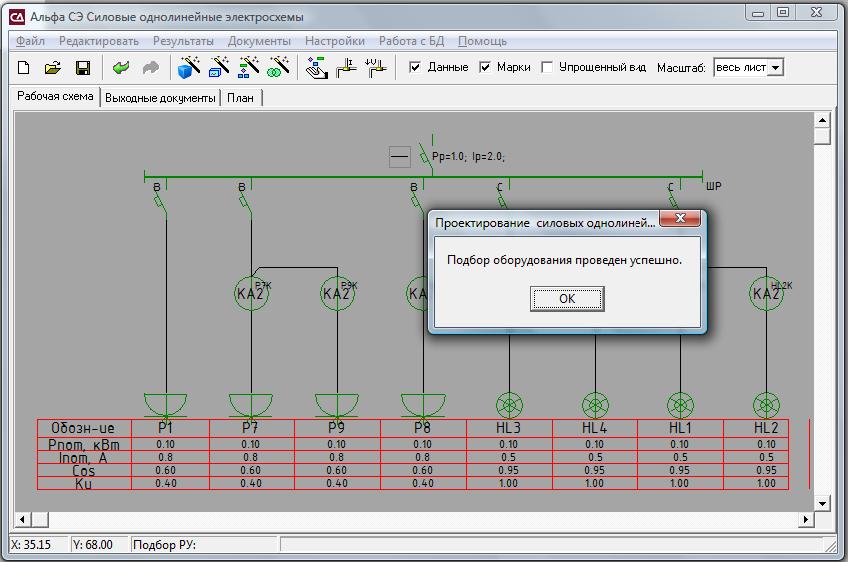

Собственно, на этом этапе трудозатраты закончились, можно лишь получать результаты работы программы. Выполним подбор оборудования. Для этого нажмем кнопку «Подбор оборудования» в верхней части экрана программы.  Если не возникло сложностей с подбором, увидим экран с приятным сообщением.

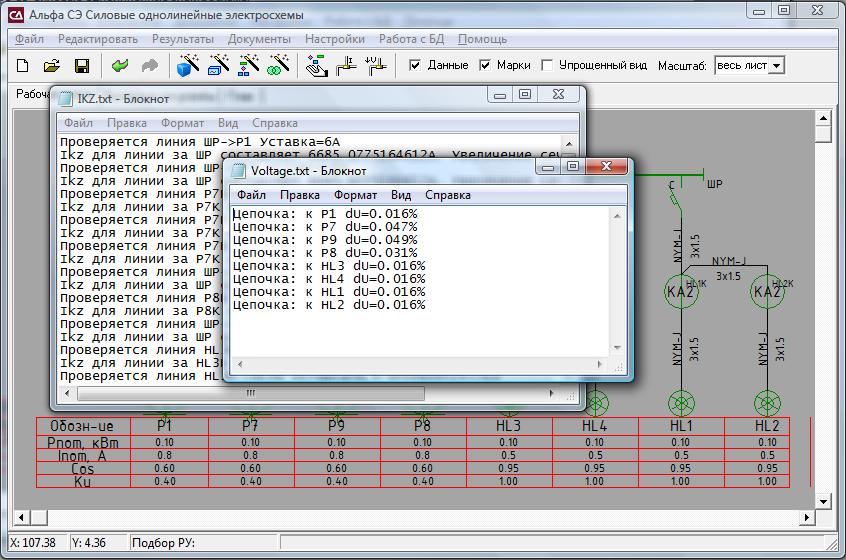

Подтверждаем сообщение, и программа тут же проводит проверочные расчеты. Их протоколы в виде текстовых файлов открываются на экране. Эти документы не прикладываются к основному комплекту рабочих чертежей, поэтому выдаются просто как справочная информация.

Здесь необходимо отметить, что САПР СЭ не просто проводит расчеты и сообщает о том, допустим, что в соответствии с требованиями ПУЭ необходимо выбрать другую кратность срабатывания электромагнитных расцепителей автоматов, или увеличить сечение проводников для протяженных линий. Эти действия выполняются автоматически по мере выполнения расчетов. И только если по какой-то причине их выполнить не получится (например, нет подходящего сечения проводника в базе данных), проектировщик получит предупреждение.

В нашем простом примере все прошло гладко, так что осталось лишь выпустить выходные документы.  Для этого переходим в среднюю вкладку программы («Выходные документы»). В списке распределительных устройств ставим галочку на том РУ, для которого хотим получить выходной чертеж. И видим результат!

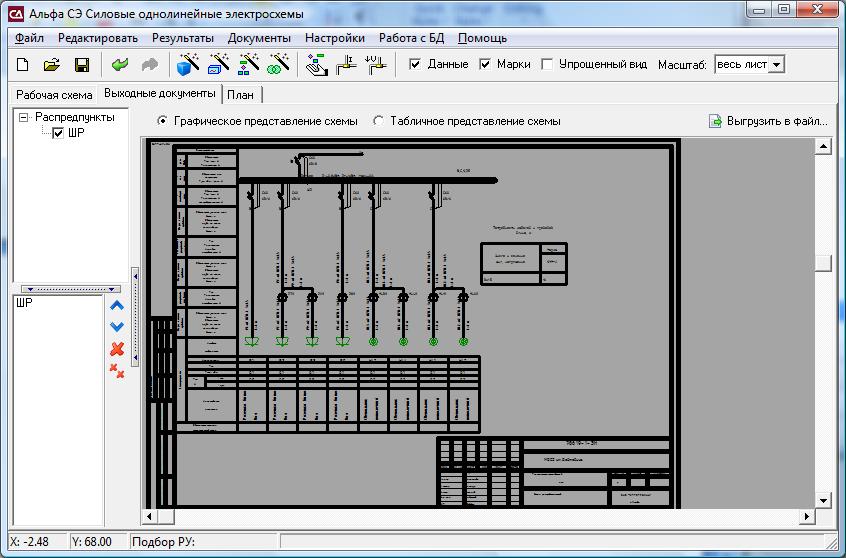

Чертеж полностью соответствует ГОСТ, имеет все необходимые графы и текстовые поля. Есть даже таблица потребности труб, проводов и кабелей. Проектировщик может полностью настроить под свои предпочтения вид выходного чертежа. Меняется все, от размера форматки до условного графического обозначения каждого элемента. Однолинейные схемы большого размера можно выдать либо на нескольких форматах размера А3, либо на одном длинном нестандартном листе. Для такой настройки служит диалог, который можно вызвать по пункту меню «Настройки»-> «Настройки вывода в DXF ».

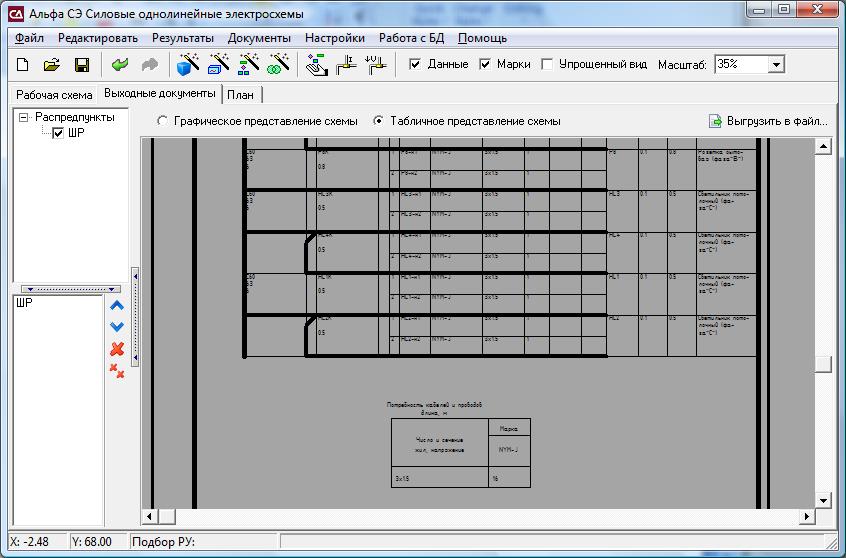

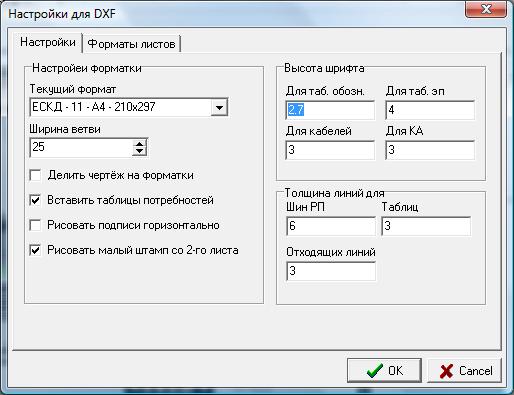

В том случае, если требуется выпустить и строго ГОСТовский чертеж в табличной форме, нет ничего проще. Мышкой устанавливаем переключатель из положения «Графическое представление схемы» в положение «Табличное представление схемы».  Сразу видим на экране результат своих действий. Как и в предыдущем случае, чертеж готов к выдаче на печать.

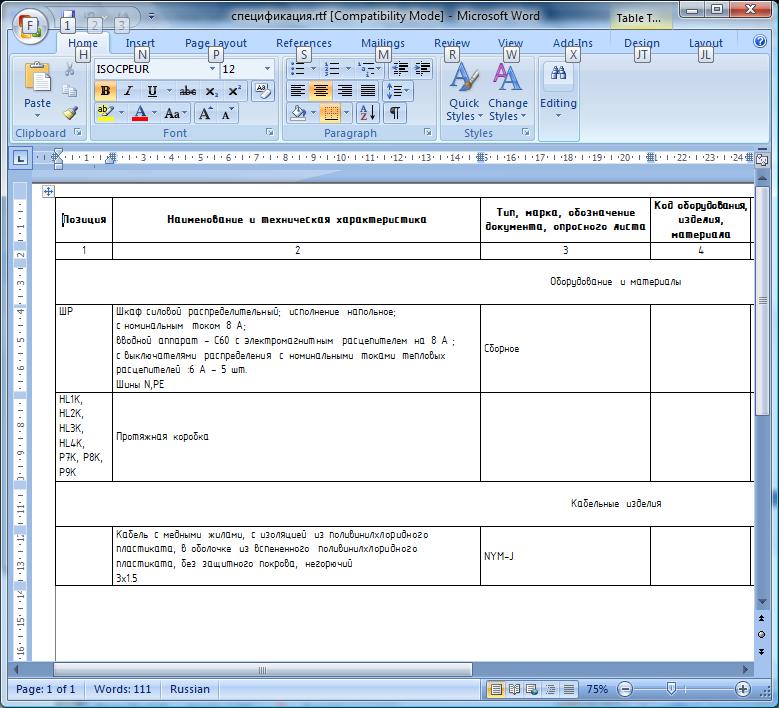

Ну и напоследок – спецификация и кабельный журнал. Тоже создаются автоматически, надо лишь выбрать пункты меню «Документы»->«Спецификация» (документ создается и открывается автоматически)

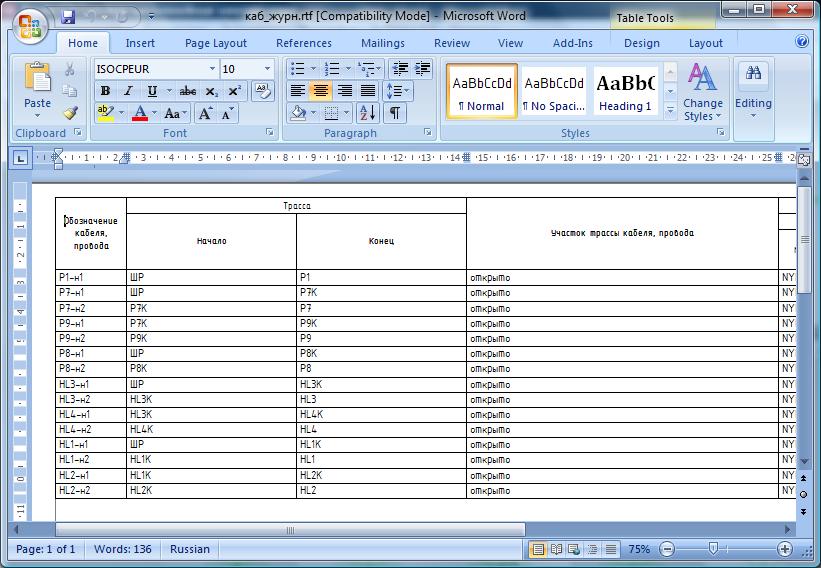

И «Документы» -> «Кабельный журнал»
Ах да, чуть не забыл. Если бы в нашей схеме было бы больше однотипных электроприемников, ее размер должен был бы стать просто необозримым.  Но и для этого случая разработчики программы подсмотрели решение у проектировщиков. Достаточно поставить галочку «Упрощенный вид чертежа», как схема примет тот вид, что знаком проектировщикам освещения и бытовых зданий.  Все однотипные электроприемники, запитанные от одного автомата, представляются в виде одного условного графического обозначения и одной линии. Однако это никак не влиет на данные кабельного журнала и спецификации.

Итак, дорогие читатели, мы прошли с вами путь выполнения несложного проекта в САПР СЭ от  самого начала до выпуска выходных документов. Разработчики из «САПР-АЛЬФА» постарались, чтобы этот путь не сильно отличался от привычного проектирования для тех, кто не пользуется САПР. Так что привычки можно не менять, а лишь сменить программу на своем компьютере. А привычка дело хорошее, не так ли?

P.S. Когда готовилась эта статья, поступила информация о том, что в ближайшее время  «САПР-АЛЬФА» обещает выпустить новую версию своей программы, где будет присутствовать и расчет электрического освещения. Причем переучиваться и в этом случае не придется – в качестве модуля для работы с электрическим освещением будет использоваться знакомая очень многим программа DIALux.  Обещаем рассказать об этом в ближайших публикациях!
